羅姆最近宣布推出降壓DC / DC轉換器,該轉換器針對冰箱冷風循環等應用中使用的直流風扇電機電源進行了優化。
近年來,“更智能”,“更小”和“更高效率”已成為電子行業面臨的三大挑戰,正在經歷市場需求的增長。此外,據說全世界近50%的電力需求用於驅動電機,因此必須實現更智能,緊湊,高效的電機驅動,以保護環境並改善結構設計。
然而,到目前為止,冰箱和其他設備中使用的DC風扇電動機電源塊主要使用分立元件配置,使得難以提供高精度控製或執行高頻驅動。結果,外圍電路需要更大的線圈和輸出電容器,大大增加了安裝面積,這可能是有問題的。

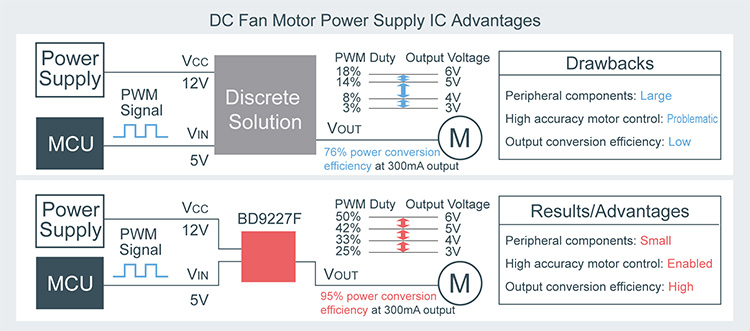

該BD9227F是業界第一電源IC能夠通過基於由所述MCU產生的PWM佔空比信號線性變化的輸出電壓高精度地控制DC風扇馬達的旋轉速度的。除了比傳統的分立配置更精確的控制外,ROHM還利用專有的IC模擬電路設計技術實現電路優化以及高頻(1MHz)驅動。這支持使用更小的外圍元件(即線圈,輸出電容),將佔位面積減少75%,同時將功率轉換效率提高19%(300mA輸出),有助於提高DC的精度,增加小型化和更高的功率轉換效率風扇電機應用。
可用性:現在
主要特徵

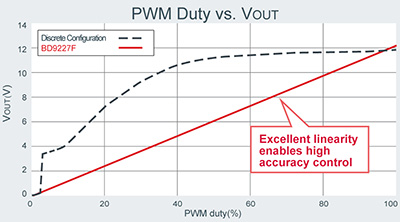

1.線性輸出電壓控制確保高精度控制電機轉速
對於傳統的分立配置,相對於提供給PWM端子的脈衝佔空比沒有輸出電壓線性,使得難以精確地控制電動機轉速。
相比之下,BD922F基於MCU產生的PWM佔空比信號提供輸出電壓的線性控制,可以高精度控制直流風扇電機的轉速。

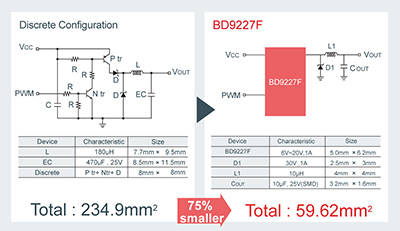

2.安裝面積減少75%
離散解決方案不支持MCU的高頻PWM信號輸入。結果,需要更大的線圈和電容器,這可能通過顯著增加安裝面積而產生問題。
另一方面,BD9227F具有內部頻率控制,允許驅動頻率高達1MHz,安裝面積減少約1MHz。通過使用較小的外圍組件(包括線圈和電容器),比傳統系統高75%。

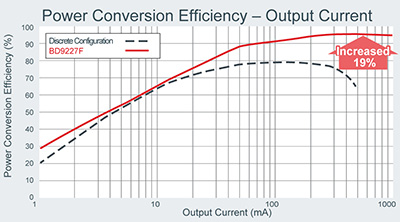

3.整個負載範圍內的高效率
BD9227F可在整個負載範圍內提高效率。例如,在300mA的負載下,功率轉換效率提高了19%,並且在較高負載時差異變得更加明顯。
4.支持100%的職責
集成高端PMOS可以產生100%佔空比的輸出電壓 - 對於IC來說很少見。
產品規格
(5.00mm x 6.20mm x 1.71mm)
